起源の場所: | 中国 |
ブランド名: | FORWARD FILTER & FITTING |
証明: | ISO9001 |
モデル番号: | 304,316,409,204 |
最小注文数量: | 1トン |
---|---|
価格: | negotiable |
パッケージの詳細: | パレット、木製パレット、カートンおよび木箱にアイロンをかけて下さい |
受渡し時間: | 25〜35日 |
供給の能力: | 50000m/month. |
マテリア: | 316L ステンレス鋼のエポキシは螺線形の溶接された穴があいた管/ガス/液体/蒸気軽い拡散に塗りました | 穴があいた管の機能: | 打つ高速穴切口に長の穴があいた管 |
---|---|---|---|

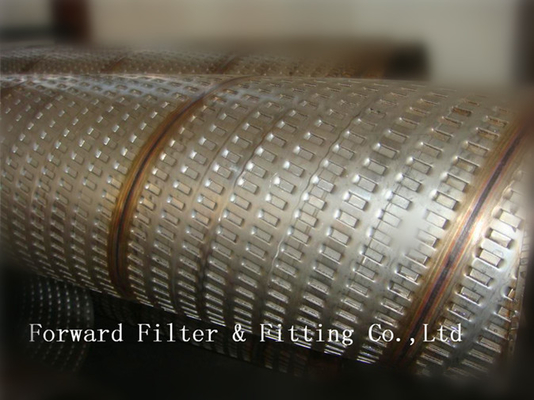

パーホレーション パターン: | まっすぐに、ぐらつく中心 | 継ぎ目様式: | まっすぐな溶接、螺線形の溶接は、溶接されたルーバー付き螺線形になります |
フィーチャー: | 外圧に抗力が高い精密な圧延。 フィルター フレーム、大きい軸受け、高い円形、精密なろ過はとして容量使用することができます。 | 壁厚さ: | 0.5~2.5mm (さまざまなタイプはカスタマイズすることができます) |
ハイライト: | ステンレス鋼の穴があいた管,穴があいた排気の管 |

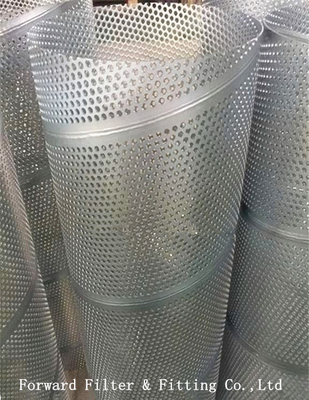

316Lステンレス鋼の管の強さのための穴があいた金属の管および装飾的
私達に穴があいた管の製造で豊富な経験があり、知っています
材料からの穴があいた管、処理し、特別扱い適用に溶接します。
記述:
別名: 螺線形の穴があいた管/管、濾材のための中心の管
材料: Ss304/304L/316/316Lのステンレス鋼、穏やかな鋼鉄、アルミニウム、銅、Monel、Hastelloy、Inconel、チタニウム、等。
穴径: さまざま管の強さおよびろ過のための異なった条件を満たすため
管の直径: 1/4' 『- 12" 『(6.35 | 304.8mm)
壁厚さ: 0.5~2.5mm (特別なサイズはカスタマイズすることができます)
長さ: カスタマイズされる
終わり:
精密な圧延: 堅い許容を保持するか、または高い外圧に対して出現をおよび改善して下さい; めっき:
穏やかな鋼鉄/炭素鋼のための腐食から防いで下さい
油をさして、屑の送風、酸洗いおよび不動態化の処置油を取り除いて下さい
ステンレス鋼の管へのエレクトロ光沢
条件に従ってポリ塩化ビニール、エポキシおよび多くの他塗られる。
使用:
(1)砂制御スクリーンのための保護袖
(2)こし器のためのサポート中心
(3) Purolatorの吸引のこし器
(4)音響に湿ること
(5)油井のための打ち抜かれた管
(6)排気管、マフラーの管
(7)ろ過/分離の管(空気、オイル、燃料、ガス フィルターのための例えば中心の管)
(8)装飾的な項目
(9)ガス/液体/蒸気軽い拡散
(10人の)構造メンバー
(11) EMIの保護
(12)安全監視
(13)グリルかトリム
注:サンプルおよび特別な指定はあなたの要求で利用できます!
螺線形によって溶接される管の強さは一般に高いですよりまっすぐに継ぎ合わせます溶接された管を。大口径は螺線形の溶接継ぎ目との狭い黒によって作り出すことができます。私達はまた黒の同じ幅を使用して別の管の直径とのそれを作り出してもいいです。しかしまっすぐな継ぎ目の同じ長さと比較されて管を溶接しました、溶接線の長さは30-100%を増加し、生産の速度は低いです。従って、比較的小さい直径の溶接された管は通常大抵採用しますまっすぐな継ぎ目によって溶接される管を、大口径の溶接された管です螺線形の溶接された管あります。
基本指定:
(1)直径および壁厚さ:
管の直径 インチ |
厚さ(Ga) |
24 |
22 |
20 |
19 |
18 |
16 |
14 |
13 |
12 |
11 |
インチ |
0.024 |
0.030 |
0.036 |
0.042 |
0.048 |
0.060 |
0.075 |
0.090 |
0.105 |
0.120 |
|
mm |
0.61 |
0.76 |
0.91 |
1.06 |
1.21 |
1.52 |
1.90 |
2.28 |
2.66 |
3.04 |
|
11/16 - 1-1/8 |
17.5 - 28.5 |
|
|
|
|
|
|
|
|
|
|
1-1/16 - 1-1/4 |
27.0 - 31.7 |
|
|
|
|
|
|
|
|
|
|
1-5/16 - 1-3/4 |
33.3 – 44.5 |
|
|
|
|
|
|
|
|
|
|
1-13/16 - 2-1/4 |
46.0 – 57.2 |
|
|
|
|
のため |
螺線形 |
限界 |
管 |
|
|
2-5/16 - 2-5/8 |
58.7 - 66.7 |
|
|
|
|
|
|
|
|
|
|
2-11/16 - 2-7/8 |
68.3 - 73.0 |
|
|
|
|
|
|
|
|
|
|
2-15/16 - 3-1/2 |
74.6 - 88.9 |
|
|
|
|
|
|
|
|
|
|
3-9/16 - 4-1/2 |
90.5 - 114.3 |
|
|
|
|
|
|
|
|
|
|
4-9/16 - 5-1/2 |
115.9 - 139.7 |
|
|
|
|
|
|
|
|
|
|
5-9/16 - 8-1/2 |
141.3 - 215.9 |
|
|
|
|
|
|
|
|
|
|
*青い区域は螺旋綴じの/溶接された管のための供給を示します。
(2)許容:
項目 |
単位 |
管の直径の範囲 |
||||
インチ |
<1> |
≥1.5~<2> |
≥2.5~<4> |
≥4.0~<6> |
≥6.0 |
|
mm |
<38> |
≥38.1~<63> |
≥63.5~<101> |
≥101.6~<152> |
≥152.4 |
|
直径の許容 |
インチ |
±0.010 |
±0.010 |
±0.014 |
±0.016 |
±0.020 |
mm |
±0.25 |
±0.25 |
±0.35 |
±0.40 |
±0.51 |
|
円形 |
インチ |
0.008 |
0.008 |
0.012 |
0.016 |
0.02 |
mm |
0.2 |
0.2 |
0.3 |
0.4 |
0.51 |
|
壁厚さ |
インチ |
±0.0008 |
±0.0008 |
±0.0008 |
±0.02 |
0.02 |
mm |
±0.02 |
±0.02 |
±0.02 |
±0.051 |
±0.051 |
|
管の直線性 |
インチ/フィート |
0.012 |
0.012 |
0.015 |
0.018 |
0.018 |
mm/meter |
1 |
1 |
1.25 |
1.5 |
1.5 |
|
溶接された継ぎ目 |
インチ |
0.008 |
0.008 |
0.012 |
0.012 |
0.012 |
mm |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
|
長さの許容 |
インチ |
0.02 |
0.02 |
0.02 |
0.03 |
0.04 |
mm |
0.51 |
0.51 |
0.51 |
0.76 |
1 |
|
平行端 |
インチ |
0.008 |
0.01 |
0.014 |
0.02 |
0.032 |
mm |
0.2 |
0.25 |
0.35 |
0.51 |
0.81 |
注: 特別な指定はカスタマイズすることができます!
